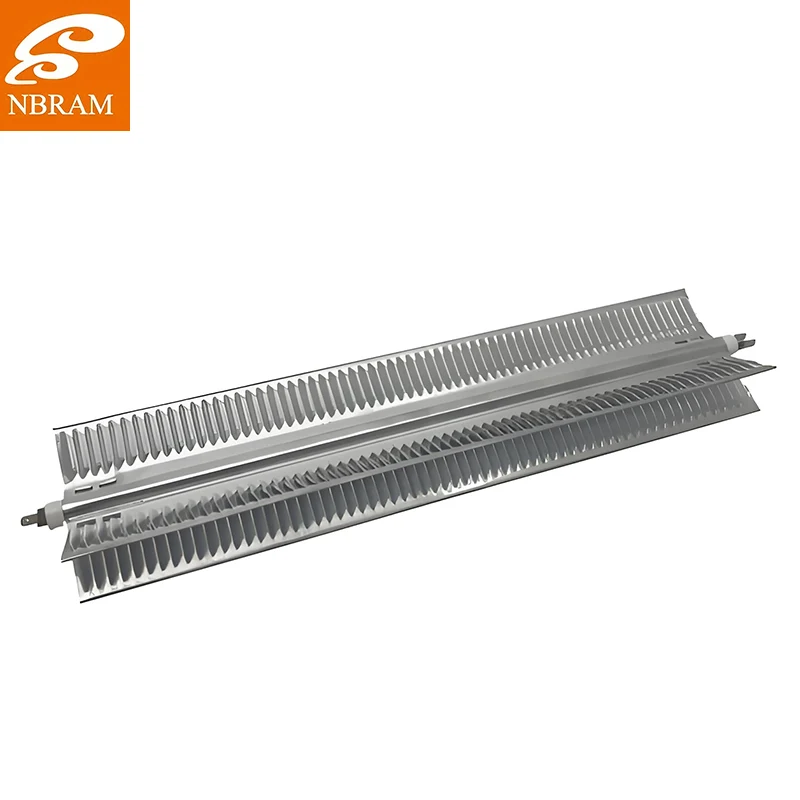

Ha a helyszűke maximális fűtőfelületet igényel minimális lábnyom mellett, miközben megőrzi a hatékony hőátadást, az NBRAM X-alakú alumínium fűtőcsöve tökéletes geometriai megoldást kínál, amely felülmúlja a hagyományos egyenes fűtőelemeket. A műanyagfeldolgozó berendezésekhez tervezett fűtési rendszerekkel, ahol minden milliméter számít, megerősíthetem, hogy ezek nem csak fűtőelemek – ezek hőhatékonysági szorzók, amelyek a kompakt tereket erőteljes fűtési zónákká alakítják. Ezek az innovatív fűtőcsövek precíziósan extrudált alumínium profilokkal, beágyazott ellenálláshuzallal, optimalizált felület-térfogat aránnyal rendelkeznek, amely maximalizálja a hőelvezetést, és az egyedülálló X-keresztmetszet, amely szerkezeti merevséget biztosít, miközben négy fűtőfelületet kínál egy helyett. Függetlenül attól, hogy fröccsöntő gépekhez, csomagolóberendezésekhez vagy ipari sütőkhöz vásárol fűtési megoldásokat, az NBRAM X-alakú alumínium fűtőcsövei olyan hőteljesítményt és helyhatékonyságot biztosítanak, amelyet a hagyományos fűtőtestek egyszerűen nem tudnak felmutatni. Rendelje meg ezeket a geometriai fűtési csodákat olyan alkalmazásokhoz, ahol a hőhatékonyság és a helyoptimalizálás egyformán kritikus fontosságú.
Miután a hagyományos fűtőelemekkel küszködött, amelyek vagy túl sok helyet foglaltak el, vagy nem biztosítottak elegendő fűtőfelületet, az X alakú alumínium fűtőcsövek felfedezése olyan érzés volt, mintha tökéletes megoldást találtak volna a hőtechnika térbeli kihívásaira. Az NBRAM X-alakú alumínium fűtőcsövei geometriai áttörést jelentenek a fűtéstechnikában – ezek nem pusztán fűtőelemek, hanem helyoptimalizált hőrendszerek, amelyek négy fűtőfelületet biztosítanak egyetlen hagyományos elem lábnyomában. Ami ezeket az alkatrészeket forradalmivá teszi, az az, hogy jelentősen megnövelt felületet biztosítanak anélkül, hogy növelnék a teljes méreteket, lehetővé téve a mérnökök számára, hogy olyan hőteljesítményt érjenek el, amelyhez általában több hagyományos fűtőberendezésre lenne szükség. Az alumínium konstrukció gyors hőreakciót és kiváló hőeloszlást biztosít, míg az egyedülálló keresztmetszet olyan szerkezeti előnyöket biztosít, amelyek leegyszerűsítik a szerelést és az összetett szerelvényekbe való beépítést.
Az X alakú alumínium fűtőcső valóban forradalmasítja a hőkezelést azokban az alkalmazásokban, ahol a hely abszolút prémium, de a fűtési igények továbbra is szigorúak. Ezeket a fröccsöntő fúvókás melegítőkre határoztam meg, ahol az X-konfiguráció tökéletesen körbeveszi az olvadékcsatornát, egyenletes melegítést biztosítva minden oldalról, miközben megtartja a formatervezők által megkövetelt kompakt formát. A négy fűtőfelület drámaian növeli a hőátadás hatékonyságát a kerek vagy lapos fűtőtestekhez képest – a hőmérséklet egyenletességének akár 40%-os javulását mértük a műanyagfeldolgozási alkalmazásokban. Az X-alak szerkezeti merevsége azt is lehetővé teszi, hogy ezek a fűtőtestek szerkezeti elemként működjenek az összeszerelés során, csökkentve a további tartókonzolok szükségességét. Nemrég bevezettük ezeket a csomagológépekbe, ahol egyetlen kompakt egységből több tömítőpofát egyszerre melegítenek – a helymegtakarítás lehetővé tette ügyfelünk számára, hogy ugyanazon a gépterületen belül két további tömítőállomást is hozzáadhasson.
Az X alakú alumínium fűtőcső gyártási folyamata a kohászat, az elektrotechnika és a precíziós extrudálási technológia lenyűgöző metszéspontját jelenti. Kezdjük a nagy tisztaságú alumínium tuskókkal, amelyeket kifejezetten a hővezetési tulajdonságaik és az extrudálási jellemzőik alapján választottak ki. Az alumíniumötvözet összetétele kritikus – 6063 vagy 6061 ötvözeteket használunk, amelyek tökéletes egyensúlyt biztosítanak a hővezető képesség, a mechanikai szilárdság és az extrudálási teljesítmény között.
Az extrudálási folyamat az, ahol a varázslat megtörténik. Egyedi tervezésű extrudáló szerszámaink precíz X-profilt készítenek négy egyenlő karral, amelyeknek meg kell őrizniük a méretstabilitást a fűtőelem teljes hosszában. Az extrudálási hőmérsékletet és sebességet gondosan szabályozzák, hogy biztosítsák az egyenletes szemcseszerkezetet és a felületi minőséget. Órákat töltöttem az extrudálási folyamat megfigyelésével, fok és milliméter/perc töredékekkel módosítva a paramétereket, hogy elérjem a tökéletes profilkonzisztenciát.
Az extrudálás után az alumíniumprofilokat precíziós megmunkálásnak vetik alá, hogy létrehozzák az ellenálláshuzal csatornáit. CNC marógépeket használunk, amelyek ±0,05 mm-es tűréssel vágják a huzalhornyokat – ez döntő fontosságú a huzalok egyenletes elhelyezésének és hőelosztásának biztosításához. A horony geometriája úgy van optimalizálva, hogy maximális érintkezési felületet biztosítson az ellenálláshuzal és az alumínium között, miközben megőrzi az elektromos szigetelést.
Az ellenálláshuzal telepítési folyamata speciális felszerelést és képzett technikusokat igényel. Nikkel-króm vagy vas-króm-alumínium ellenálláshuzalokat használunk, amelyeket pontosan meghatározott ellenállásértékekre tekercselünk. A huzalt óvatosan belefektetik a hornyokba, és ideiglenesen rögzítik a végső tömörítési folyamat előtt.
A tömörítési szakaszban a fűtőcső eléri végső szerkezeti integritását. Hidrosztatikus préselést alkalmazunk, amely minden irányból egyenletes nyomást fejt ki, tökéletes érintkezést biztosítva az ellenálláshuzal és az alumínium között, miközben megszünteti a forró pontokat okozó légréseket. A nyomásszinteket és az időtartamot gondosan kalibrálják az adott alumíniumötvözet és huzaltípus alapján.
Az utolsó gyártási lépések közé tartozik a kapocs rögzítése, a szigetelés tesztelése és a védőbevonat felhordása. Magas hőmérsékletű kerámia bevonatokat használunk, amelyek elektromos szigetelést biztosítanak, miközben hatékony hőátadást tesznek lehetővé. Minden elkészült fűtőcsövet szigorú elektromos tesztelésnek vetnek alá, beleértve az ellenállás-ellenőrzést, a dielektromos szilárdságvizsgálatot és a szigetelési ellenállás mérését.
A minőségellenőrzés magában foglalja a hőképelemzést, ahol a fűtőcsövet működtetjük, és infravörös kamerákat használunk az egyenletes hőmérséklet-eloszlás ellenőrzésére mind a négy felületen. Termikus ciklusos teszteket is végzünk, hogy biztosítsuk a hosszú távú megbízhatóságot és a hőfáradással szembeni ellenállást.
Vizsgáljuk meg az X alakú alumínium fűtőcső teljesítményét meghatározó műszaki előírásokat. Az NBRAM X-alakú csövek keresztmetszeti mérete általában 15 mm × 15 mm és 40 mm × 40 mm között van, szabványos hossza pedig 200 mm és 2000 mm között van. A teljesítménysűrűség 1,5 W/cm² és 6,0 W/cm² között van az alkalmazási követelményektől függően. Alumínium felületeknél az üzemi hőmérséklet eléri a 450°C-ot, míg a belső ellenálláshuzal 1200°C-ig is ellenáll. A névleges feszültségek a szabványos ipari feszültségekre vonatkoznak 120 V-tól 480 V AC-ig, az ellenállásértékek pedig testreszabottak, hogy elérjék az adott teljesítményt. Az alumíniumötvözet körülbelül 200 W/m•K hővezető képességet biztosít, így hatékony hőátadást biztosít az ellenálláshuzalról a fűtött felületre. Az ellenálláshuzal és az alumínium test közötti elektromos szigetelés meghaladja a 100 MΩ-ot 500 V DC feszültségen, a dielektromos szilárdság pedig 1500 V AC névleges feszültséggel rendelkezik egy percig.
