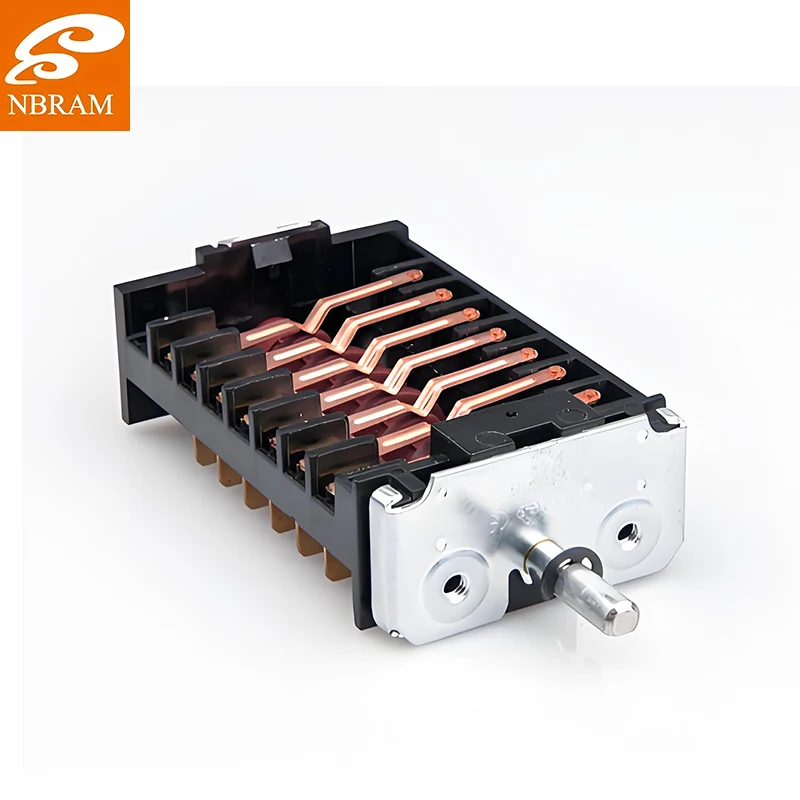

Amikor az áramkör pontos kiválasztása és a megbízható kapcsolási műveletek kritikusak az elektromos rendszerei számára, az NBRAM forgókapcsolója biztosítja a szakemberek által megkövetelt mechanikai pontosságot és elektromos megbízhatóságot. Miután ezeket az ipari vezérlőpanelektől az audioberendezésekig mindenre megadtam, tanúsíthatom, hogy a minőségi termék mindent megtesz a zavartalan működés és az állandó hibaelhárítás között. Ezek a kapcsolók robusztus mechanikus felépítésű, pozitív reteszpozícióval, ezüstötvözet érintkezőkkel az alacsony ellenállás és hosszú élettartam érdekében, valamint testreszabható konfigurációk az egyszerű egypólusú kialakítástól a bonyolult többszintes elrendezésekig. Akár műszerekhez, áramelosztáshoz vagy vezérlőrendszerekhez vásárol kapcsolóelemeket, az NBRAM forgókapcsolói olyan tapintható visszacsatolást és elektromos teljesítményt biztosítanak, amely több ezer cikluson keresztül biztosítja a megbízható működést. Rendelje meg ezeket a precíziós mechanikus kapcsolókat olyan alkalmazásokhoz, ahol a kapcsolási megbízhatóság közvetlenül befolyásolja a rendszer teljesítményét és az üzembiztonságot.
Miután évekig küzdöttem a rosszul megtervezett kapcsolórendszerekkel, amelyek a lehető legrosszabb pillanatokban hibáztak, mélyen megbecsülöm a megfelelően megtervezett forgókapcsolók mechanikai eleganciáját és elektromos megbízhatóságát. Az NBRAM termékei a mechanikai precizitás és az elektromos teljesítmény tökéletes párosítását képviselik – nemcsak egyszerű érintkezőkészítők, hanem kifinomult áramkör-irányító eszközök, amelyek az alacsony szintű jelek kapcsolásától a nagy teljesítményű áramkörök vezérléséig mindent kezelnek. Ami ezeket különbözteti meg, az az, hogy egyetlen vezérlő interfészen keresztül több áramköri konfigurációt biztosítanak, páratlan rugalmasságot biztosítva a mérnököknek a rendszertervezés során, miközben megőrzik a tapintható visszajelzést, amelyre a kezelők a magabiztos működéshez támaszkodnak.
Vizsgáljuk meg azokat a műszaki specifikációkat, amelyek számítanak a valós kapcsolási alkalmazásokban. Az NBRAM forgókapcsolói az érintkező anyagától és konfigurációjától függően 0,5 A és 30 A közötti névleges áramot kezelnek 250 V AC feszültség mellett. Az érintkezési ellenállás 20 mΩ alatt marad az ezüstötvözet érintkezőknél, ami kulcsfontosságú a jel integritásának megőrzéséhez érzékeny alkalmazásokban. A szigetelési ellenállás meghaladja a 100 MΩ-ot 500 V egyenfeszültségen, míg a dielektromos szilárdság 1500 V AC feszültséget egy percig meghibásodás nélkül kezel. A szabványos modellek mechanikai élettartama általában meghaladja az 50 000 ciklust, egyes nagy teherbírású változatok pedig elérik a 100 000 műveletet. Az üzemi hőmérséklet -40°C és 85°C között van, biztosítva a megbízható teljesítményt különféle környezeti feltételek mellett. A pozíciók száma 2-tól 12-ig terjed fedélzetenként, a többszintes konfigurációk lehetővé teszik az összetett áramkör-útválasztást. A nyomatékigény 5-50 N-cm a kapcsoló méretétől és a pozíciók számától függően.
A forgókapcsolók gyártási folyamata egyesíti a precíziós megmunkálást az elektrotechnikai kiválósággal. Kezdjük az érintkező anyagok kiválasztásával – nagy tisztaságú ezüstötvözetek általános alkalmazásokhoz vagy ezüst-kadmium-oxid a nagyobb áramú kapcsoláshoz, ahol az ívellenállás kritikus. Az érintkezőalakítási folyamat precíziós bélyegzést és formázást használ az optimális illeszkedő felületű érintkezők létrehozásához, amelyek alacsony ellenállást és megbízható működést biztosítanak.
A mechanikus összeszerelés az igazi művészi alkotás helye. Mindegyik rögzítőmechanizmus gondosan kalibrált, hogy tökéletes egyensúlyt biztosítson a pozitív pozicionálás és a sima forgás között. Láttam, amint összeszerelő technikusaink beállítják a rugófeszültséget és a golyóscsapágyak elhelyezését, hogy elérjék azt a kielégítő „kattanást”, amelyre a kezelők a pozíció megerősítésénél számítanak. A tengely megmunkálása különös figyelmet kap; sárgaréz vagy rozsdamentes acél tengelyeket használunk, precíziós tűrésekkel, amelyek biztosítják a zökkenőmentes forgást ingadozás vagy játék nélkül.
A fedélzeti gyártási folyamat magában foglalja a szigetelőanyag precíziós öntését. Üvegtöltésű, hőre keményedő műanyagokat használunk, amelyek kiváló dielektromos szilárdságot biztosítanak, miközben megtartják a méretstabilitást a hőmérséklet-ingadozások között. Az érintkezőtartók precíziós résekkel vannak öntve, amelyek biztosítják a mozgó érintkezők és az állókapcsok tökéletes összehangolását.
A végső összeszerelési folyamat magában foglalja a több fedélzet gondos összehangolását az összetett kapcsolók számára. Technikusaink optikai beállító eszközöket használnak a fedélzetek közötti tökéletes rögzítés érdekében - mert a többpólusú kapcsolóknál még az enyhe eltolódás is időzítési problémákat okozhat a kapcsolási műveletek során.
Minden elkészült forgókapcsoló szigorú tesztelésen esik át, amely magában foglalja az elektromos folytonosság ellenőrzését minden helyzetben, a szigetelési ellenállás tesztelését, a dielektromos szilárdság ellenőrzését és a mechanikai működés tesztelését. A kapcsolókat a teljes mechanikai életciklusuk során teszteljük, hogy ellenőrizzük az egyenletes teljesítményt és az érintkezők megbízhatóságát. Ezenkívül környezeti vizsgálatokat végzünk, beleértve a termikus ciklust, a nedvességterhelést és a vibrációtesztet, hogy biztosítsuk a megbízható működést valós körülmények között.
A forgókapcsolók valóban megmutatják értéküket azokban az alkalmazásokban, amelyek több áramköri konfigurációt igényelnek egyetlen vezérlőpontból. Ezeket az ipari vezérlőpanelekhez határoztam meg, ahol a kezelőknek különböző gépi üzemmódok vagy folyamatparaméterek közül kell választaniuk. A pozitív reteszpozíció tapintható visszajelzést ad, amely vizuális megerősítés nélkül erősíti meg a kapcsoló helyzetét – ez kulcsfontosságú olyan környezetben, ahol a kezelőknek a kezelőszervek helyett a folyamaton kell figyelniük. A táp- és jeláramkörök kezelésére való képessége ideálissá teszi azokat a műszeres alkalmazásokhoz, ahol korlátozott a hely, de magasak a funkcionalitási követelmények. A közelmúltban bevezettük a többszintes forgókapcsolót az audio keverőpultokhoz, ahol mind a csatornaválasztást, mind a hangszínszabályozás vezérlését kezelik – a megbízhatóság az évek óta tartó napi használat során kivételes volt az igényes professzionális környezetben.
